明桿升降式鑄鋼截止閥
截止閥的啟閉件是塞形的閥瓣，密封面呈平 面或錐面，閥瓣沿閥座的中心線作直線運動。閥桿的運動形式，升降明桿式。該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流用。
訂購熱線：400-1800-803
結構特征
1.閥桿螺母采用鋁青銅材料，大規格的閥門采用推力軸承的設計，使得閥門開啟輕便、靈活。
2.填料壓蓋為兩體設計，可避免因壓扁而引起的閥桿卡阻。
3.填料采用柔性石墨材料，密封性能可靠。用戶有要求時可提供填料隔環和注油脂結構。
4.閥門上密封的設計，全開時可保證填料，密封可靠。（不推薦帶壓更換填料）
5.升降式閥桿，閥桿頭部與閥瓣接觸處，鑲嵌了一塊硬質不銹鋼材料，使該處不至于因擠壓而變形，或因銹蝕而影響閥瓣動作的靈活性。

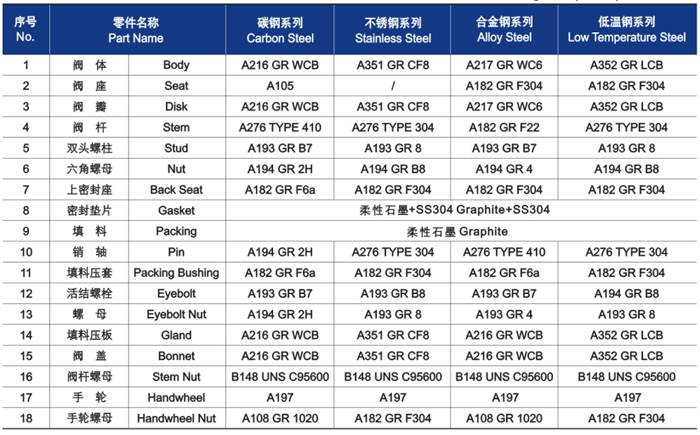

材料明細

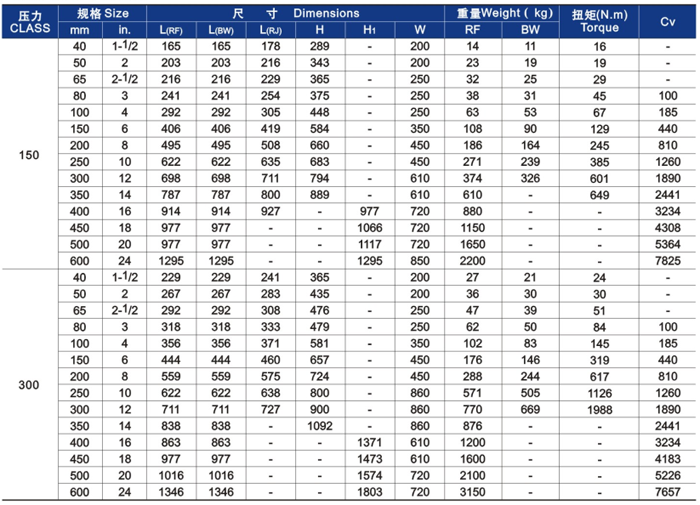

技術性能規范

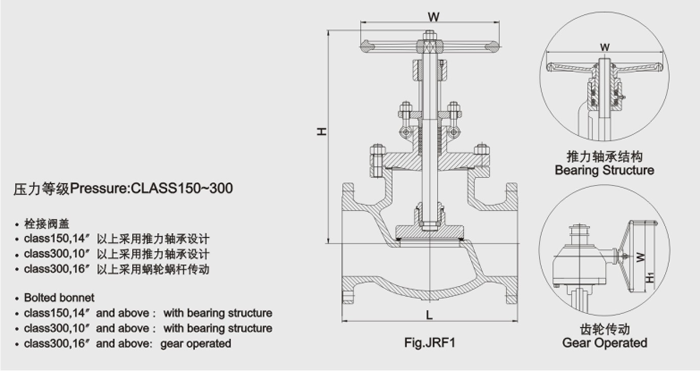

結構尺寸圖

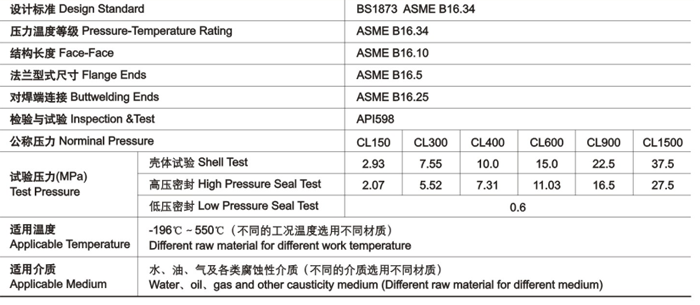

標準與規范
