今天，陜西航天泵閥科技集團有限公司為有需求的客戶，對清管閥進行簡單的介紹。

清管閥（PIGGING VALVE），是用于石油、天然氣、化工品及其它液體輸送管線中清管作業的新型裝置。清管閥主要是進行清管器的發射、接收作業，用于管道內壁的機械清潔（除污、除銹、清除管道內異物等）、分隔不同產品，在油氣田、化工、碼頭、油氣儲運庫及海上平臺應用廣泛。

清管閥在結構形式上具有以下有三種不同的類型，靈活運用于各種作業需求：

1、I 型清管閥是清掃管道用的標準型清管閥。裝置通道較管道內徑稍大，起到發射和接收清管器的功能，同時又具備截斷功能。I型清管閥內部球體結構如圖二。

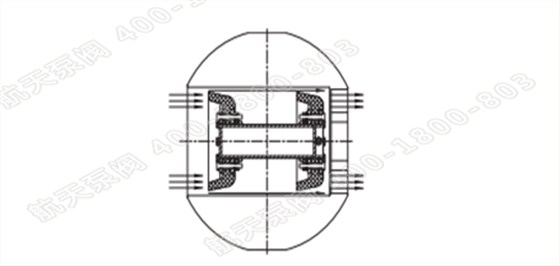

圖二 I型清管閥球體結構

2、II型清管閥是一種球體結構帶旁通的清管閥，裝置通道較管道內徑稍大，在空心球體上垂直于球孔方向開設兩個圓型通道，這種結構保證即便在發射或接收清管器時清管閥也不會發生斷流，II型清管閥不能當作截斷閥使用。II型清管閥內部球體結構如圖三。

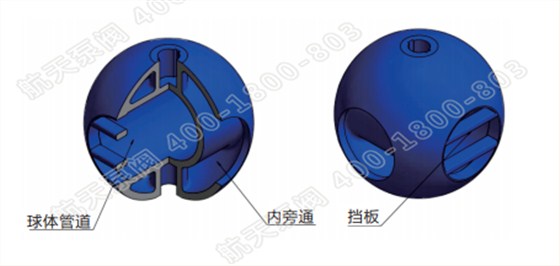

圖三 II型清管閥球體結構

3、III型清管閥主要是隔離和按序輸送介質，防止介質混合清管閥。裝置通道較管道內徑稍大，并且在接收清管閥的球孔內有一個附加密封，保證隔離清管器到達接收清管閥時形成密封。III型清管閥內部球體結構如圖四。

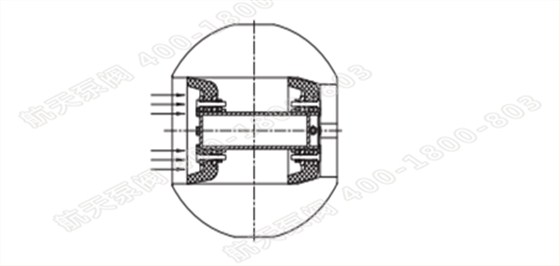

圖四III型清管閥球體結構

清管閥的密封原理與球閥相同，在彈簧與介質共同作用下，使兩側閥座靠緊球體，密封通道與閥體中腔隔開。通過旋轉球體來完成清管器的裝入、發射和接收、取出。當球體通道對著快開盲板時可裝入、取出清管器（見圖五）；球體旋轉90度后，當球體通道與管道一致時在介質作用下可發射、接收清管器（見圖五）。

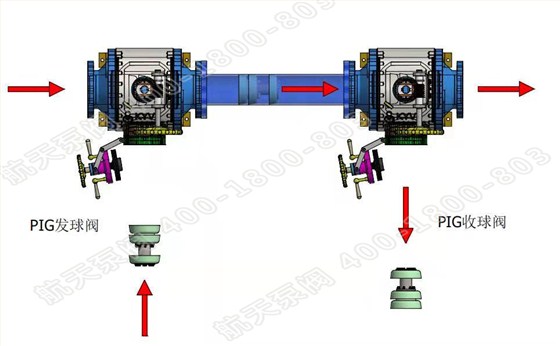

圖五 清管閥作業模擬圖

清管閥的主要用途：

1.新管線投產前，清除管內各種殘留物使管線暢通無阻。

2.新管線內壁除銹和防腐層涂敷。

3.對已投產管線做定期的油管刮蠟，氣管除水，可長期保持有效輸送能力；同時減少管壁內腐蝕，延長管線使用壽命。

4.可用作同一管道內輸送不同種類介質的隔離、質換。

5.管道水壓前排氣和水壓試驗后排水。

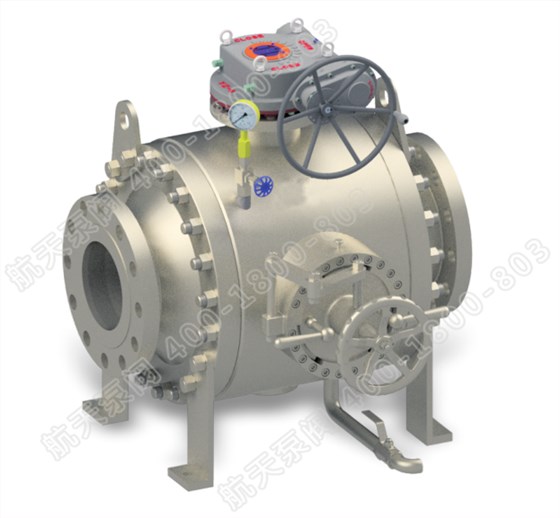

圖六 清管閥

石油和天然氣的最佳運輸方式是管線運輸，它具有運輸效率高、成本低、損耗少和對環境污染小等優點。清管作業是各類油氣輸送管線正常操作過程中的重要工作,使用清管閥并選用相應的清管器對管道進行清管作業，才能保障管線部分在項目中的正常工作。
