氣液聯動球閥主要由氣液聯動執行器和高壓球閥組成，該產品常作為輸氣管道的線路截斷閥使用。

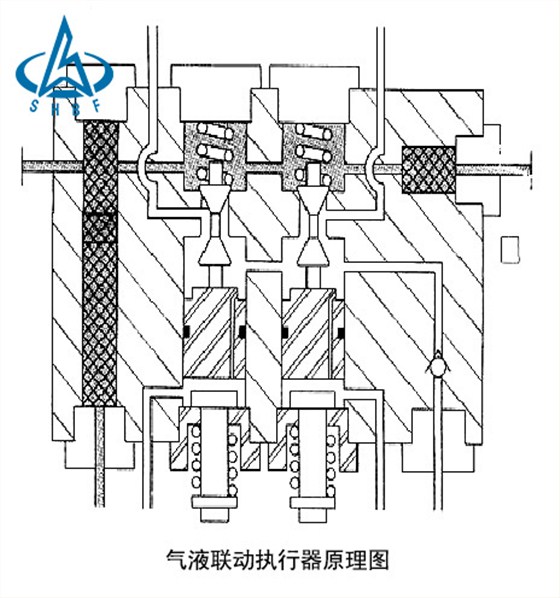

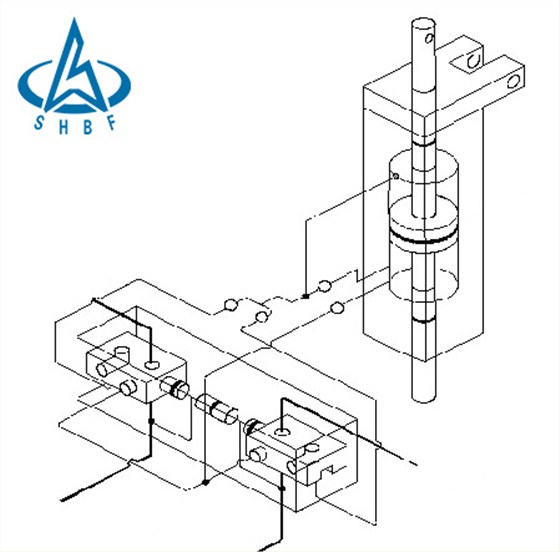

液壓油手泵原理圖

氣液聯動執行機構是由拔叉機構、氣液罐、儲氣罐、液壓手泵和閥位行程定位裝置、扭矩限制裝置、閥位指示器組成。驅動機構采用非對稱式拔叉機構，其獨特的設計是最有效，最可靠的角行程閥門驅動機構。

高壓球閥的結構是三分體式連接鍛鋼固定球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。

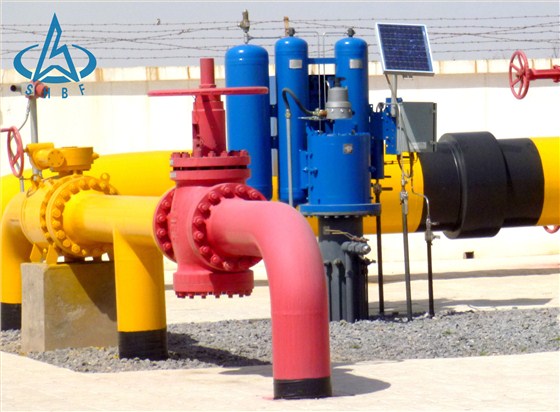

作業現場

陜西航天泵閥科技集團有限公司研發生產的氣液聯動球閥具有液動、氣動、手動和遙控等四種控制模式，供客戶依項目的具體工況來選擇，且傳動穩定、容易控制、安全可靠。該產品具有以下特點：

1、非正常工況的自動切斷功能

氣液聯動球閥設置了壓力上限、下限和壓降速率，以滿足運行需求。當管道壓力高于或低于壓力上下限時，球閥自動關閉。如果管道出現破裂，當檢測到的壓降超過設定的壓降速率時，閥門也會自動關閉。

2、多種控制方式

液動、氣動、手動和遙控四種控制方式，選擇靈活。手動方式，更換不同檔位，壓動手泵手柄，能實現開關；氣動是按‘左開右關’方向拉動手柄實現開關；用計算機設定參數并啟動自動功能，就可以實現閥門的自動控制；安裝遠傳遙控裝置，如陜京輸氣管道，給閥門上安裝了遠程遙控裝置（RTu），通過信號遠傳實現在線遙控關閉功能。

3、安全性高

氣液聯動球閥以高壓天然氣或手泵作為動力源，無需外加機械或者電力設備，事故率低，安全可靠，經濟性好。

氣液聯動球閥廣泛應用于長輸燃氣管道，如我國的西氣東輸管道項目和四川油氣田項目。因為長距離輸送管道的環境，設置壓縮空氣或電源的成本巨大，所以采用管道內天然氣的壓力作為動力，或使用壓縮油作為介質進行閥門的開關啟閉。
